Рекомендации по применению рулонного звукоизоляционного материала «ЭкоЗвукоИзол» (ТУ 8721-026-55590603-2009)
Поставляемый в рулонах материал для звукоизоляции «ЭкоЗвукоИзол» может быть использован как в жилых, так и в административных помещениях. Он обеспечивает повышенный уровень защиты от проникновения посторонних звуков.
«ЭкоЗвукоИзол» подойдёт при накладывании как на дерево, так и на железобетон. Использование позволяет получить соответствие со СНиП 23-03-2003 «Защита от шума».
Важно в процессе укладки следить за тем, чтобы материал не вступал в контакт с окружающими конструкциями. Иными словами, он должен пролегать только по полу и не соприкасаться со стенками и различными архитектурными элементами внутри помещения. В противном случае, звукоизоляция ухудшится.
Большое значение уделяется подготовке покрытия под укладку звукоизолирующего материала. Под обязательно должен быть ровным и чистым. Если на нем есть трещины или наплывы, сильные перепады высоты, потребуется сперва провести выравнивание. Иногда пол дополнительно упрочняется. Когда все приготовления закончены. Проводится контрольный замер. Он делается с помощью 2-метровой рейки и показывает, насколько качественно уложены плиты. Если просвет между основанием под укладку и рейкой будет оставлять более 2 мм, потребуется провести дополнительные работы по выравниванию.
Особое внимание уделяется укладке изолирующего материала в помещении большой площади. Когда комната более 30 м2, обязательно создать специальные температурные швы.
Высокие требования предъявляются и к качеству стяжки. Она должна быть ровной, без перепадов между слоями. Метод проверки здесь такой же, как и в случае с основанием под укладку.
В некоторых случаях материал нужно будет нарезать на сегменты нужной длины. В этом случае обязательно используется нож для ковровых покрытий. Важно чтобы кромка получилась ровная. Для этого при нарезании просто прижмите её к полу при помощи линейки или стандартной доски.
Допускается укладка материала для изоляции звука в два слоя.
Конструктивные мероприятия, направленные на повышение звукоизоляции перекрытий

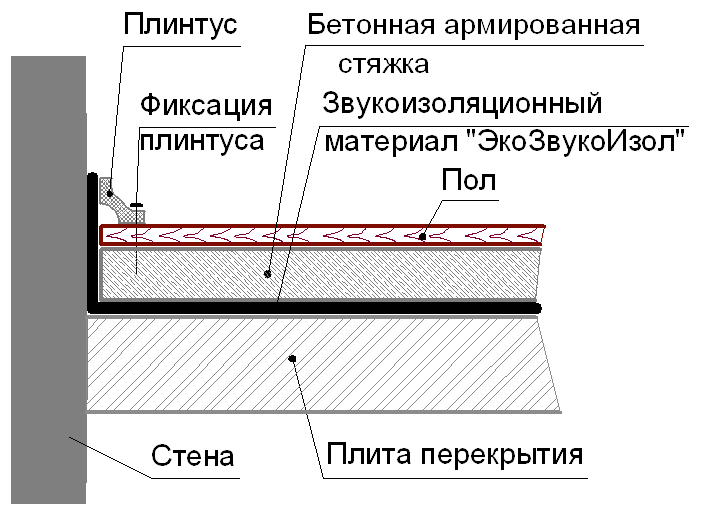

Конструкция звукоизолирующего пола «плавающего» типа по бетонным перекрытиям в виде монолитной плавающей стяжки с использованием материала «ЭкоЗвукоИзол» |
Конструкция звукоизолирующего пола «плавающего» типа по бетонным перекрытиям в виде монолитной плавающей стяжки с использованием материала «ЭкоЗвукоИзол»
Устройство конструкции осуществляется следующим образом:
- Проводится чистка поверхности пола от любого мусора.
- Материал режется для обеспечения покрытия всей площади комнаты. Нужно нарезать материал с прицелом на обеспечение будущего загиба на стены.
- Подготовленные полотна укладываются внахлест. Обратите внимание, чтобы величина нахлеста была более 50 мм.
- Создаётся стяжка цементно-песчаного типа. Она укладывается непосредственно на слой материала. Толщина должна превышать 60 мм. Допускается армирование при помощи сетки. Величина ячеек сетки должна составлять 50х50 мм.
- На стяжку устанавливается напольное покрытие выбранного типа. Ограничений не предусмотрено.

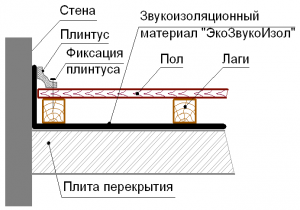

Конструкция звукоизолирующего пола «плавающего» типа по бетонным перекрытиям в виде дощатого пола на лагах использованием материала «ЭкоЗвукоИзол».
|
|
Конструкция звукоизолирующего пола «плавающего» типа по бетонным перекрытиям в виде дощатого пола на лагах использованием материала «ЭкоЗвукоИзол» |
|
Устройство конструкции осуществляют следующим образом:
- Проводится уборка в комнате. Особое внимание уделяется зачистке основания под пол. Важно чтобы строительный мусор не попал под материал – это нарушит звукоизоляцию.
- Проводится нарезка материала для всей площади пола. Не забывайте о плинтусах и загибе.
- Подготовленные полотна укладываются стык в стык. По стыкам наносится скот шириной от 50 мм.
- На звукоизоляционный материал устанавливаются лаги. Крепление деревянного пола проводится при помощи стандартных методов – гвоздями или шурупами. Обратите внимание на то, чтобы доски пола крепко прижимали к стенам изоляционный материал.

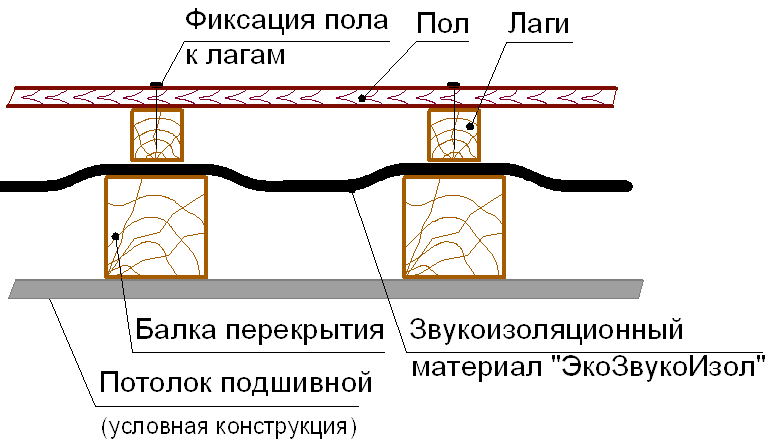

- Конструкция звукоизолирующего пола «плавающего» типа по деревянным перекрытиям с использованием материала «ЭкоЗвукоИзол»
|
Конструкция звукоизолирующего пола «плавающего» типа по деревянным перекрытиям с использованием материала «ЭкоЗвукоИзол» |
Устройство конструкции осуществляют следующим образом:
- Звукоизоляционный материал кладется прямо по балкам перекрытия. Нужно равномерно покрыть материалом все балки, но обеспечить между ними небольшой провис. Не допускается провис более 3 см. Класть отрезки изоляционного материла нужно стык в стык.
- Стыки проклеиваются скотчем. Выбирайте скотч шириной более 50 мм.
- Материал по краям заводится на стены. Высота такого загиба должна быть равно размеру укладываемых сверху плинтусов.
- Проводится укладка лаг. Пол закрепляется сверху при помощи шурупов. Допускается и использование гвоздей.
- Если вы используете гвозди, проследите за тем, чтобы они не проходили сквозь лаги насквозь. В противном случае, можно столкнуться с повреждением звукоизоляционного материала и нарушением его свойств.
|
|
Установка плинтусов |

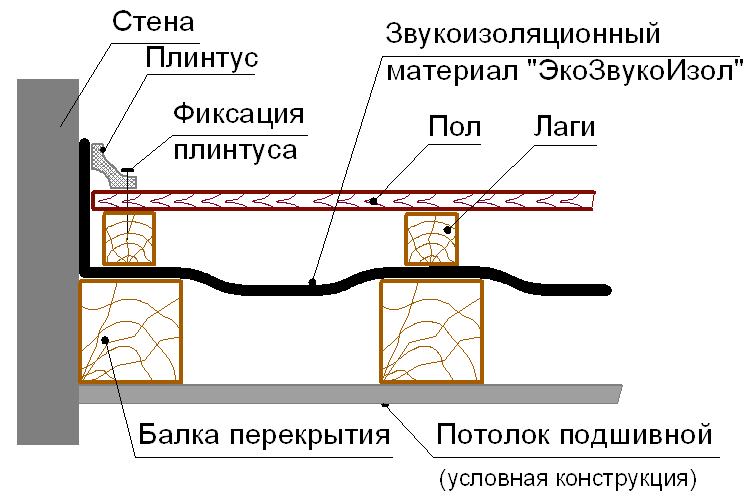

Схема примыкания конструкции «плавающего» пола к стене (Вариант 1):
Как уже было описано выше, при укладке края звукоизоляционного материала рядом со стенами загибаются. Необходимо также загнуть их на доски пола. Монтаж плинтуса ведётся поверх изоляции, а на стену он крепится гвоздями. В этом случае нужно внимательно следить, чтобы заделка была полностью герметичной, и между стеной и полом не осталось места для прохождения воздуха.
|
|
|

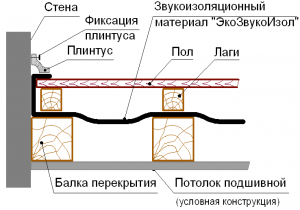

Схема примыкания конструкции «плавающего» пола к стене (Вариант 2):
Второй вараинт установки также предполагает поднятие краев материала звукоизоляции рядом со стеной. Гвозди вбиваются не в стену, а в пол. Это проще, особенно когда вы имеете дело со стенами из прочных материалов и с ними не так просто использовать стандартные варианты крепежа. После того, как гвозди были забиты, нужно заделать промежуток между стеной и плинтусом для сохранения герметичности.
|

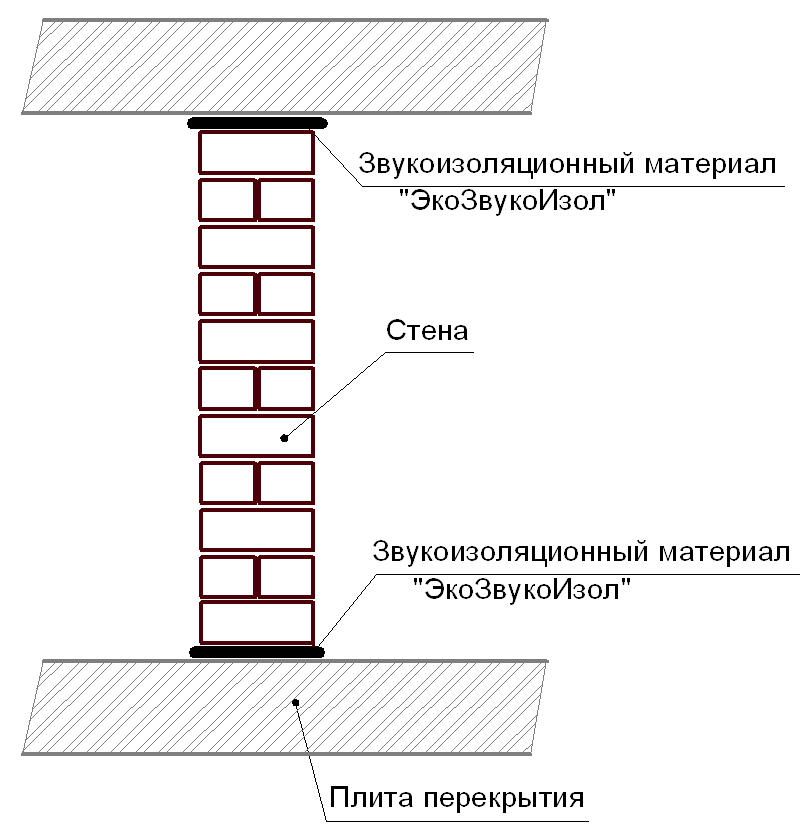

Схема установки межкомнатной кирпичной перегородки с изоляцией структурного шума |
|
|
